产品名称：动态谐波抑制型智能电容器
产品备注：动态谐波抑制型智能电容器

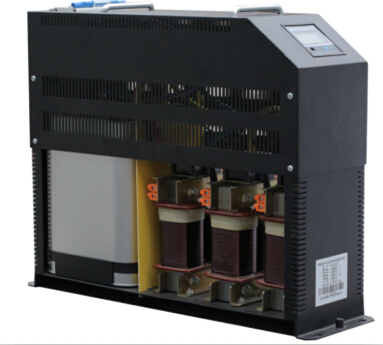

一、产品介绍
动态谐波抑制型智能电容器具有抑制谐波、快速跟踪、自动过零投切和分相补偿功能。该系列智能电容器模块化结构，体积小，维护方便，现场使用接线极为简单，效率高，功耗小，省时省力，标准化生产和远距离运输很方便。单台柜体装置容量大，成本低，既适合就地补偿、分散补偿，也适合集中补偿。日后扩容改造只需增加电容器数量即可。
该系列智能电容器是0.4KV低压配电网的新一代动态滤波补偿设备，适用于负载频繁变化及对电压合格率要求极高的用电场合，开关动作时间≤20ms，是典型的瞬态跟踪补偿一体化模块，该系列产品多种功能已达到国内领先或国际先进水平。
该系列智能电容器同样也是传统动态控制器、熔丝、晶闸管开关模块、滤波电抗器、一台低压电力电容器（△型或Y型）、指示灯等分离器件在柜内和柜面由导线连接而成的滤波补偿装置的更新换代产品。该电容器中串有7%、13%滤波电抗器能够有效抑制3、5、7次及以上电流谐波和过电压的产生。该产品特别适用于冲击多变如：电焊机、轧机、电解设备、气锤、注塑机、龙门吊、泵类等用电设备，对负荷进行瞬时无功补偿。
二、工作原理

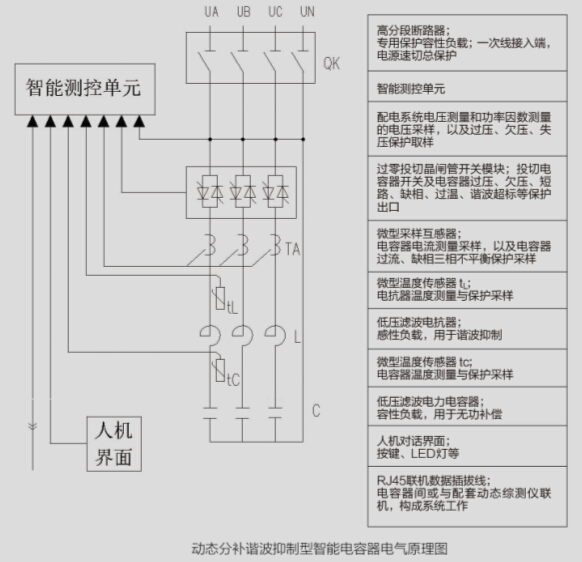

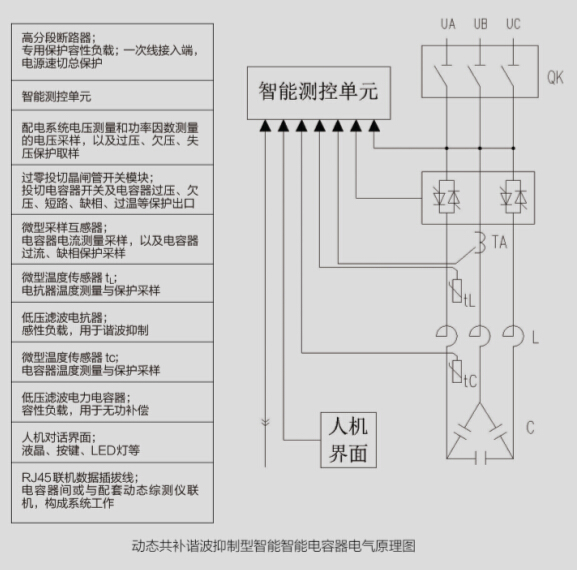

低压动态谐波抑制型智能电容器高度集成了线路保护单元、晶闸管开关模块、DSP数字处理电路、放电及风冷单元、滤波电抗器、一台低压滤波电力电容器（△型或Y型）、各功能模块运行状态指示电路。
- 机箱式结构，防护等级大大提高；
- 带谐波监测与保护功能，用户能直观监测谐波；
- 软、硬件更加完善；
- 断路器：采用高短路分断能力塑壳断路器，快速分断、专门分断容性负载。

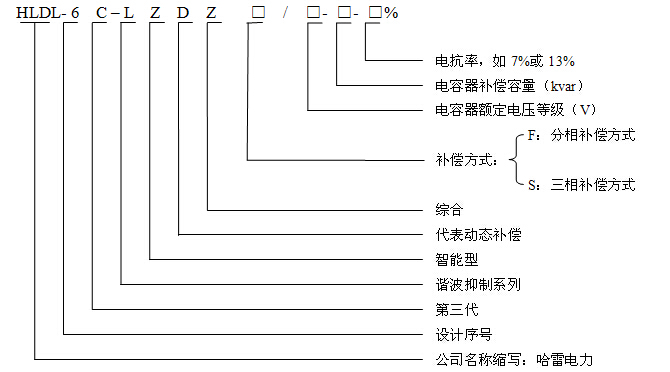

三、产品型号说明
四、产品额定容量
1、串联7%电抗的动态谐波抑制型电容器
|
补偿方式 |
容量(kvar) |
规格型号 |
备注 |
|
|
名称 |
动态补偿 |
|||
|
三 相 共 补 △ |
40 |
动态谐波抑制型电容器 |
HLDL-6C-LZDZS/450-40-7% |
1、适用于：15%变压器容量＜负荷中非线性设备比例≤50%变压器容量，存在一定量谐波的场合。 2、适用于非线性负载产生的5、7次谐波较大的场合。 |
|
30 |
HLDL-6C-LZDZS/450-30-7% |
|||
|
20 |
HLDL-6C-LZDZS/450-20-7% |
|||
|
15 |
HLDL-6C-LZDZS/450-15-7% |
|||
|
10 |
HLDL-6C-LZDZS/450-10-7% |
|||
|
分相 补偿 Y |
20 |
动态谐波抑制型电容器 |
HLDL-6C-LZDZF/250-20-7% |
|
|
10 |
HLDL-6C-LZDZF/250-10-7% |
|||
|
5 |
HLDL-6C-LZDZF/250-5-7% |
|||
2、串联13%电抗的动态谐波抑制型电容器
|
补偿方式 |
容量 |
规格型号 |
备注 |
|
|
名称 |
动态补偿 |
|||
|
三 相 共 补 △ |
40 |
动态谐波抑制型电容器 |
HLDL-6C-LZDZS/525-40-13% |
1、适用于：负荷中非线性设备比例＞50%变压器容量。谐波含量较大的场合。 2、适用于非线性负载产生的3次谐波较大的场合。 |
|
30 |
HLDL-6C-LZDZS/525-30-13% |
|||
|
20 |
HLDL-6C-LZDZS/525-20-13% |
|||
|
15 |
HLDL-6C-LZDZS/525-15-13% |
|||
|
10 |
HLDL-6C-LZDZS/525-10-13% |
|||
|
分相 补偿 Y |
20 |
动态谐波抑制型电容器 |
HLDL-6C-LZDZF/300-20-13% |
|
|
10 |
HLDL-6C-LZDZF/300-10-13% |
|||
|
5 |
HLDL-6C-LZDZF/300-5-13% |
|||
五、接线端子定义与接线方式
|

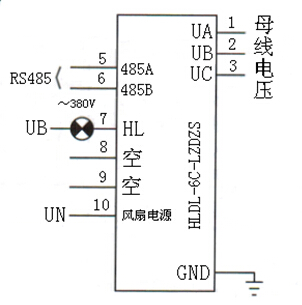

HLDL-6C-LZDZS动态谐波抑制共补型接线端子示意图 |

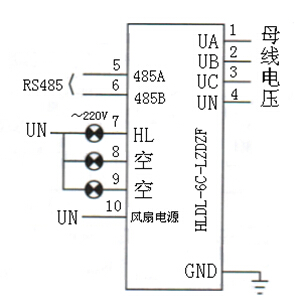

HLDL-6C-LZDZF动态谐波抑制分补型接线端子示意图 |
|
|
