产品指南
PRODUCT
产品名称：滤波补偿组件
产品备注：
产品介绍

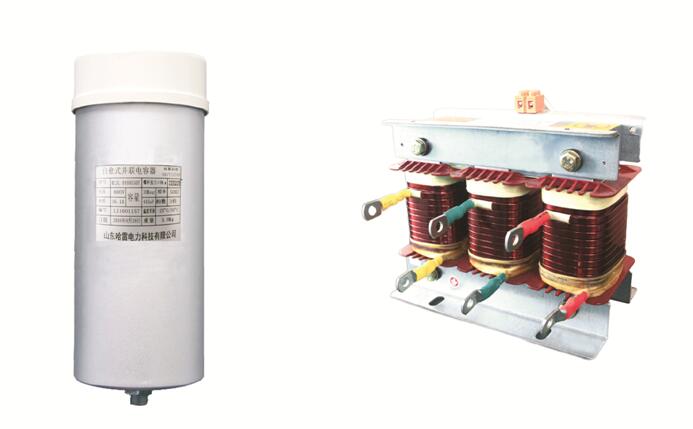

HLDL型低压补偿组件是根据负载而将电容器、电抗器按需求配置组合形成的有相对独立补偿和调谐功能的投切单元，将一定电抗系数的滤波电抗器和一定容量的滤波电容器进行适当比例配置，组成滤波补偿回路，从而达到滤波补偿的目的。由干式自愈电容器、滤波电抗器、动补可控硅开关组成。
技术参数
额定电压： 480V、525V
温湿度要求：-25℃-+50℃，最大湿度95%
电抗率： 7%、14%
安装条件：室内安装，最高海拔不超过2000米
产品额定容量
|
容量（kvar） |
规格型号 |
工作电压（V） |
电抗率 |
|
480V额定电压50Hz（三相）） |
|
|
|
|
20kvar |
HLDL-LC/480-20-7 |
480V |
7% |
|
25 kvar |
HLDL-LC/480-25-7 |
480V |
7% |
|
30 kvar |
HLDL-LC/480-30-7 |
480V |
7% |
|
35kvar |
HLDL-LC/480-35-7 |
480V |
7% |
|
40kvar |
HLDL-LC/480-40-7 |
480V |
7% |
|
45kvar |
HLDL-LC/480-45-7 |
480V |
7% |
|
50kvar |
HLDL-LC/480-50-7 |
480V |
7% |
|
55kvar |
HLDL-LC/480-55-7 |
480V |
7% |
|
60kvar |
HLDL-LC/480-60-7 |
480V |
7% |
|
65kvar |
HLDL-LC/480-65-7 |
480V |
7% |
|
70kvar |
HLDL-LC/480-70-7 |
480V |
7% |
|
525V额定电压50Hz（三相）） |
|
|
|
|
20kvar |
HLDL-LC/525-20-14 |
525V |
14% |
|
25 kvar |
HLDL-LC/525-25-14 |
525V |
14% |
|
30 kvar |
HLDL-LC/525-30-14 |
525V |
14% |
|
35kvar |
HLDL-LC/525-35-14 |
525V |
14% |
|
40kvar |
HLDL-LC/525-40-14 |
525V |
14% |
|
45kvar |
HLDL-LC/525-45-14 |
525V |
14% |
|
50kvar |
HLDL-LC/525-50-14 |
525V |
14% |
|
55kvar |
HLDL-LC/525-55-14 |
525V |
14% |
|
60kvar |
HLDL-LC/525-60-14 |
525V |
14% |
|
65kvar |
HLDL-LC/525-65-14 |
525V |
14% |
|
70kvar |
HLDL-LC/525-70-14 |
525V |
14% |
