工作原理

HLDL通过外部互感器CT，实时检测电网电流或者负载电流，控制器通过快速傅里叶变换提取出负载的基波电流、各次谐波电流，通过dq旋转坐标得到有功、无功、负序等数据，然后通过IGBT功率变换器产生与补偿目标（谐波、无功、不平衡）大小相等相位相反的补偿电流注入电网，实现对电网侧的电能质量改善功能。

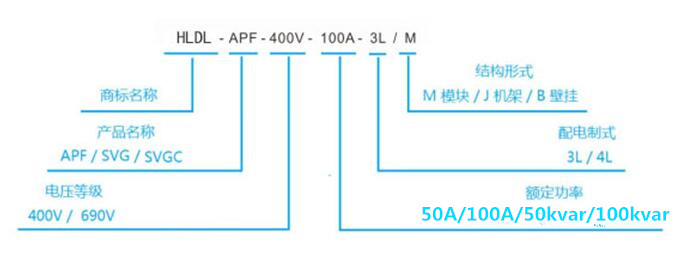

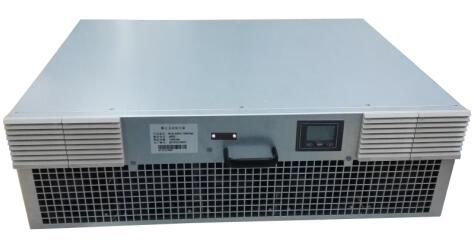

型号规格说明



性能指标

  性能指标

		APF（A）					SVG（kvar）
规格	模块规格	30	50	75	100	150	30	50	100
	模块尺寸（W*H*D）（注1）	480*200*530			\		480*200*530		\
		\	680*200*530				\	680*200*530
	可并联数量	15
输入	工作电压	400V/690V（-20% ~ +15%）
	工作频率	50Hz（-10% ~ +10%）
	电流互感器	100:5  ~  10000:5
输出 (宽*深) (注2)	600*600柜体	Power ≤ 150A					Power ≤ 100kvar
	800*600柜体	Power ≤ 300A					Power ≤ 200kvar
	600*800柜体
	800*800柜体	Power ≤ 900A					Power ≤ 600kvar
功能	补偿谐波	2-50次					2-13次（额定电流的50%）
	谐波滤除率	>97%
	补偿无功	-1~+1可调
	补偿三相不平衡	100%不平衡完全补偿
通讯 协议	通讯方式	RS232、485、Modbus协议、TCP/IP可选
	通讯接口	RS485，网口
	上位机软件	有，所有参数可通过上位机设置
	故障报警	有，最多可记录500条报警信息
	监控	支持各模块独立监控/整机集中监控
技术 指标	全响应时间	<10ms
	有功损耗	<2.5%
	散热方式	智能风冷
	噪声	<60dB
	采样/控制频率	160kHz
	等效开关频率	80kHz
	电流环截止频率	4kHz
	保护功能	过压、欠压、过热、过流、短路等二十余种保护
	CT安装位置	负载侧/电网侧 可选
机械 特性	壁挂尺寸	壁挂与模块尺寸相同
	模块重量	25kg（<=75A/50kvar）  50kg（>=100A/100kvar）
	颜色	细橘纹，国标7035
环境 要求	工作温度	-10℃~+45℃
	海拔	<5000米（1000米以上，每增加100米功率降低1%使用）
	相对湿度	<95%  无凝露
	防护等级	IP20（更高防护等级可定制）

【注1：中间规格的模块，可以依不同的机柜宽度选择合适的尺寸。】

【注2：柜体高度默认2200mm，柜内默认每个模块配一个断路器，以便日后扩充功率。】
